「主流」视频监控系统设计案例分享

深圳监控安装 监控安装案例 1019 0

1. 系统概述

视频监控作为可视化最重要的组成部分,灵活选择合适的前端监控产品,既能满足固定点、可控点、室内等常规场景的监控需求,又能满足制高点、大场景的远距离、大范围和大视场的特殊场景的监控需求,全方位保障货场运营和治安安全。

2. 系统组成

「主流」视频监控系统设计案例分享-第1张图片-深圳监控安装

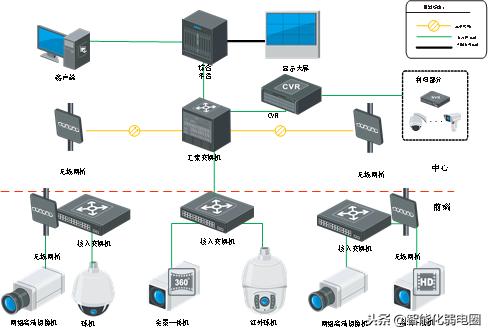

图1.视频监控系统组成图

前端部分:前端支持多种类型的摄像机接入,本方案配置高清网络枪机、球机、全景摄像机等,直接接入网络并进行视频图像的传输。

传输网络部分:前端系统通过光纤收发器等网络传输设备将新建前端网络高清摄像机连接至监控中心的接入交换机,再通过接入交换机将网络信号汇聚到中心的核心交换机。其中在货场堆场区域、编组区域、装卸货区域因面积大,有线组网不便捷,建议采用AP无线传输。

监控中心部分:监控中心采用CVR集中存储将高清视频图像进行存储,解决数据落地问题;配置视频综合平台,完成视频的解码解码、拼接;监控中心部署LCD大屏用来将视频进行上墙显示等。

平台部分:应用管理平台部署在视频综合平台的服务器板卡上,形成一体化的配置,应用管理平台可以对高清视频和用户进行统一管控,并且配置PC工作站进行预览、回放、下载等操作。

3. 系统功能

1)视频监控

实现货场/编组场的堆场、站台、仓库、装卸货等场景全覆盖视频监控。货场区往往面积很大,场站内车来车往,尤其在一些要塞区域。交通环境复杂,若出现在停车场外道路以及回车道周边随意停车,则会影响货场站调度效率,并增加人身伤亡事故的隐患,需要通过高清视频监控实施无死角全覆盖,以完整记录场区内情况。

2)全景监控

把视频拼接技术融合在一个产品中,实现全景视频图像的前置应用,无需服务器即可实现视频图像的完整输出。

海康威视鹰眼产品采用“点”、“面”结合技术,“面”是通过摄像机拍摄的全景大画面,“点”是通过细节捕捉摄像机捕捉全景大画面中的细节,从而达到“无盲区、无死角”全方位不间断地监控,可自动轮巡跟踪全景画面中的多个目标。全景鹰眼很好的解决了传统摄像机无法兼顾全景同时捕捉细节的问题,又解决了传统的枪球联动系统高成本和复杂的安装调试。

3)视频检测周界防护

可在高清画面或全景画面中配置行为分析规则,如穿越境界面,区域入侵,离开区域等周界范围报警功能。

4) 视频联动功能

支持多种联动方式。

1)点击联动,点击全景画面联动镜头看特写细节

2)智能联动,根据智能规则联动特写镜头自动跟踪

3)手动跟踪,点击全景画面选择目标联动特写镜头进行自动跟踪

在视频全景的画面中,目标触发周界防范规则后,实现球机对目标自动跟踪。

「主流」视频监控系统设计案例分享-第2张图片-深圳监控安装

全景视频联动效果示意图

5)人员聚集检测

对场站监控区域范围内实现聚众检测,实时关注聚众行为,控制正常的秩序。若发现人员异常聚集的情况,将触发报警,上传监控中心,引起监控人员注意。

6)营业区内视频监控

采用带有图像优化算法的高清摄像机,实现低光照、背景强光下的最优化成像,保证重点区域、时段下的视频清晰度和完整性

7)扩展前端声光报警提示及语言喊话功能

本系统的基础上,可以在前端球机接入喇叭和声光报警器实现以下扩展功能:

1)能够在监控中心管理软件上实现声音、语音、弹图片等提示报警。

2)可以触发前端的声光报警和语音喊话功能,进行自动语音喊话提示和声光报警提示,提示声音可以录制语音提示或者声音提示。

3)可以给前端声光报警器一个信号,进行声光提示。

4)可以与大屏系统和报警系统联动,进行文字上墙报警和现场鸣笛报警和语音报警等功能。

8) 视频监控布点原则

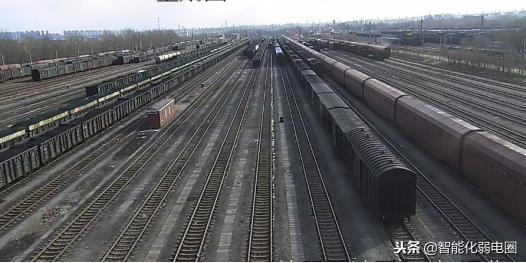

1. 固定点监控

1)主要应用场景

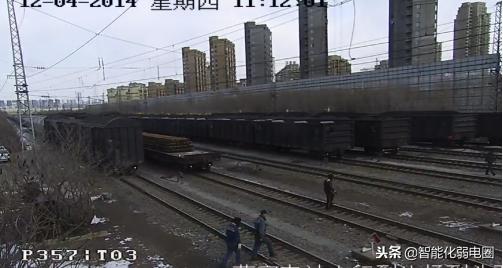

固定点的监控场景主要是固定的大场景为主,如货场监控区域内路段和路口、平交道口、重点监控区域等固定监控场景。

「主流」视频监控系统设计案例分享-第3张图片-深圳监控安装

2)前端选型说明

固定点推荐选择海康威视网络高清枪型摄像机进行监控,在满足安装条件前提下升级全景摄像机。

2. 可控点监控

1)主要应用场景

可控点监控场景主要是一些大范围环境,如灯桥、站台、堆场、周界区域等。

「主流」视频监控系统设计案例分享-第4张图片-深圳监控安装

2)前端选型说明

可控点推荐选择海康威视网络高清球型摄像机或者云台摄像机来对大范围监控区域进行监控;摄像机要达到IP66的防护等级,避免在雨天环境下因设备进水而导致设备损坏或影响监控质量;在晚上光线不足的环境下推荐采用带红外功能的网络高清红外球机,保障夜晚等光线不足环境下的监控图像质量。

3. 室内监控

1)主要应用场景

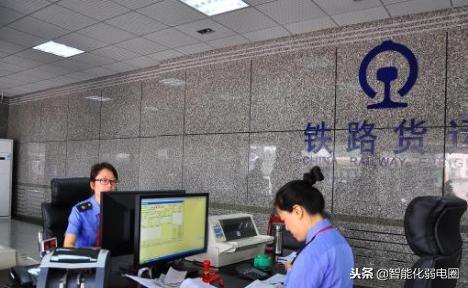

室内监控的主要应用场景包括以下几种:营业区域,包括楼道、电梯、走廊、大厅等。

「主流」视频监控系统设计案例分享-第5张图片-深圳监控安装

2)前端选型说明

在楼道、走廊等固定室内监控场景推荐采用海康威视低照度、宽动态的网络枪机或者半球;在大厅等室内大范围监控场景推荐选用高清半球;在光线不足或强光环境下推荐选用带有宽动态、超低照度等功能的红外摄像机,来保障监控图像质量。

4. 制高点监控

1)主要应用场景

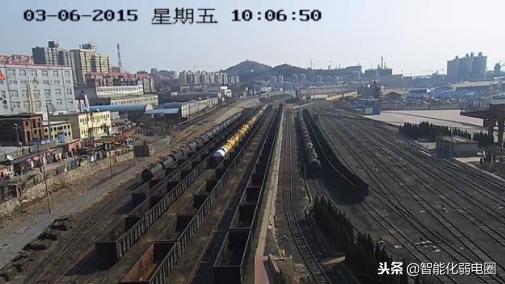

制高点监控的场景主要为在楼顶、塔顶等制高点处对所在范围内的整体的、大范围的监控。实际选型中,根据不同的场景及需求选择相应的摄像机。

「主流」视频监控系统设计案例分享-第6张图片-深圳监控安装

2)前端选型说明

制高点监控推荐采用海康威视网络高清智能球型摄像机,或采用网络高清枪机加大倍率的电动镜头配合支持云台控制的一体化云台,电动镜头的焦距根据实际监控范围确定选配。设备需支持实时透雾功能,以应对各种复杂环境下的实时监控,同时摄像机要达到IP66的防护等级,避免在雨天环境下因设备进水而导致设备损坏或影响监控质量。

5.主要设备选型

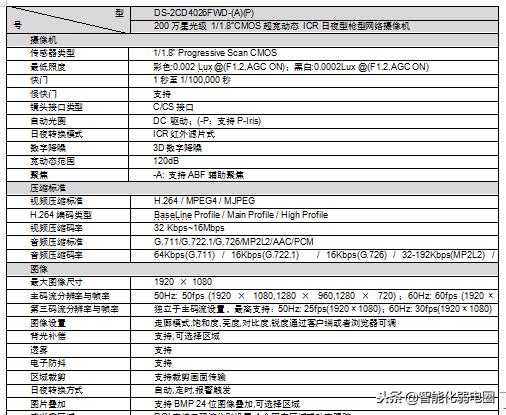

1. 200万星光级摄像机DS-2CD4026FWD-(A)(P)

1)产品说明:

DS-2CD4026FWD-(A)(P)是200万星光级1/1.8” CMOS超宽动态 ICR日夜型枪型网络摄像机,具有清晰度高、照度低、帧率高、 色彩还原度好等特点。所有产品拥有自主知识产权。

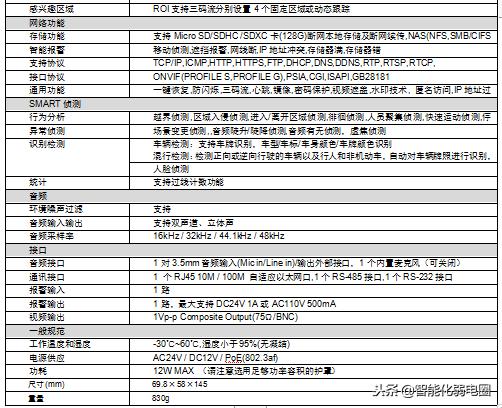

2)技术参数:

「主流」视频监控系统设计案例分享-第7张图片-深圳监控安装

「主流」视频监控系统设计案例分享-第8张图片-深圳监控安装

2. 360°全景一体式网络高清智能球DS-2DP1636-D

1)产品说明:

DS-2DP1636Z-D星光级全景网络高清智能球机,采用一体化设计,单产品即可同时提供全景与特写画面,兼顾全景与细节。其中全景画面由8个传感器拼接而成,可实现360度的全景监控。

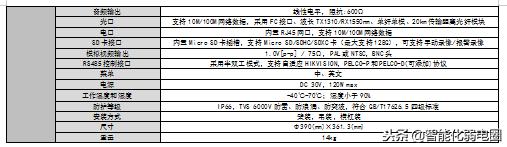

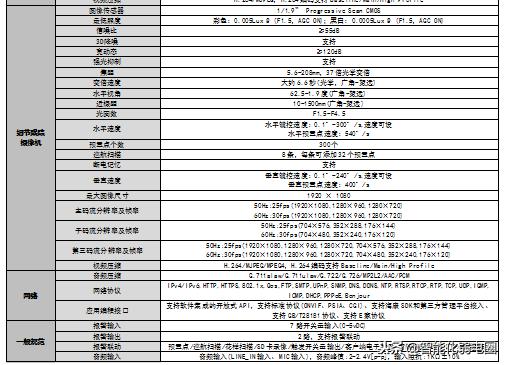

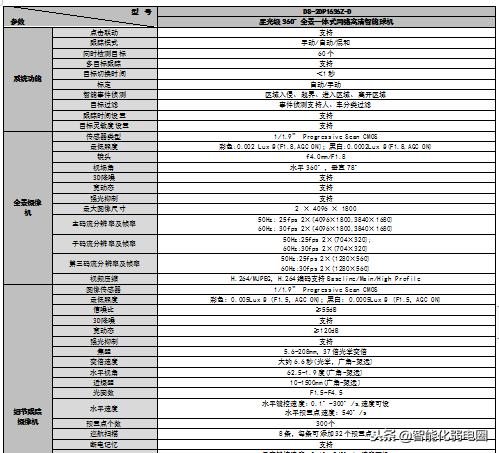

2)技术参数:

「主流」视频监控系统设计案例分享-第9张图片-深圳监控安装

「主流」视频监控系统设计案例分享-第10张图片-深圳监控安装

「主流」视频监控系统设计案例分享-第11张图片-深圳监控安装

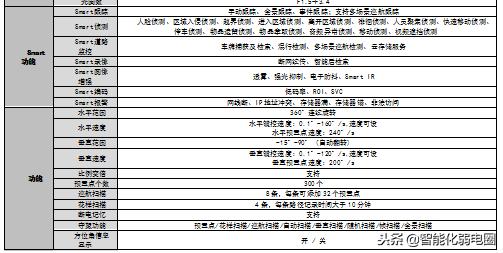

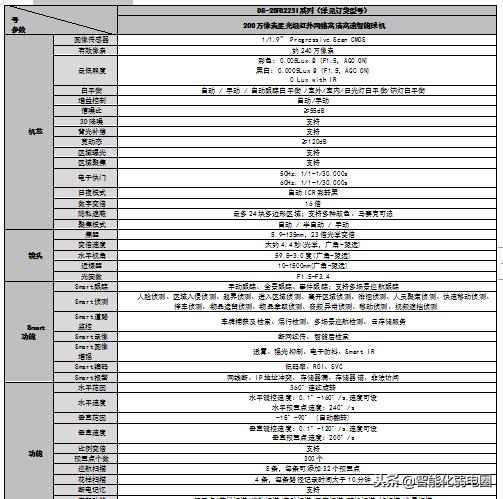

3. 200万像素星光级红外网络球机DS-2DF8223I-A

1)产品说明:

DS-2DF8223I-A是200万星光级1/1.8”星光级红外网络球机,具有清晰度高、照度低、帧率高、色彩还原度好等特点。所有产品拥有自主知识产权。

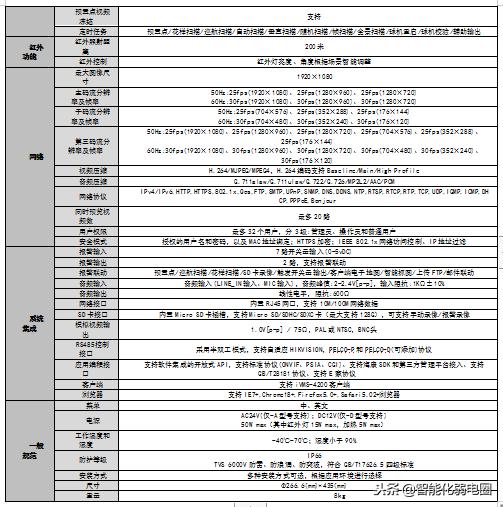

2)技术参数:

「主流」视频监控系统设计案例分享-第12张图片-深圳监控安装

「主流」视频监控系统设计案例分享-第13张图片-深圳监控安装

「主流」视频监控系统设计案例分享-第14张图片-深圳监控安装
