弱电系统拓扑图及设备图,彻底了解弱电系统组成

深圳监控安装 弱电智能化 1735 0

弱电系统拓扑图及设备图,彻底了解弱电系统组成-第1张图片-深圳监控安装

对于大多数弱电人来说,一般只熟悉弱电行业的一两个系统,无法对多个弱电系统有了解,但是在实际项目中,涉及到的系统内容远远不止一两个,所以本期我们来总结下弱电各系统图,深入了解弱电各系统的组成。

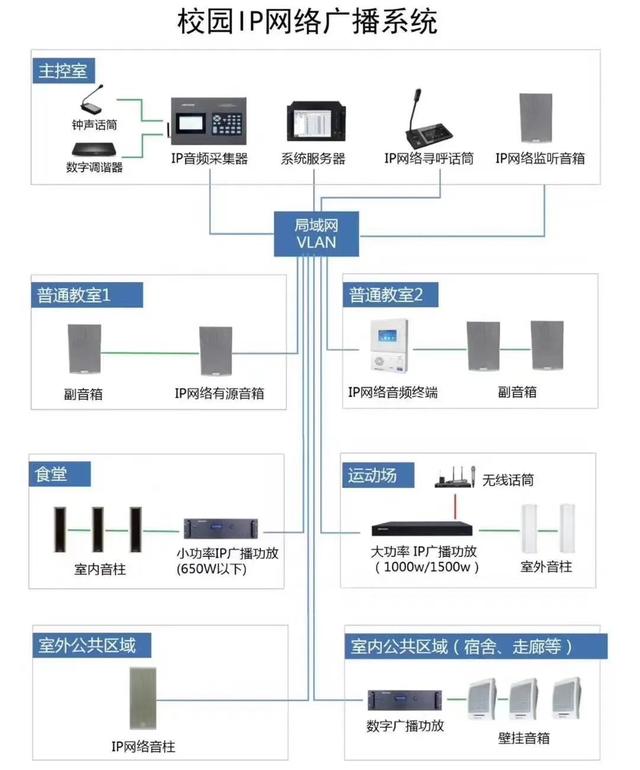

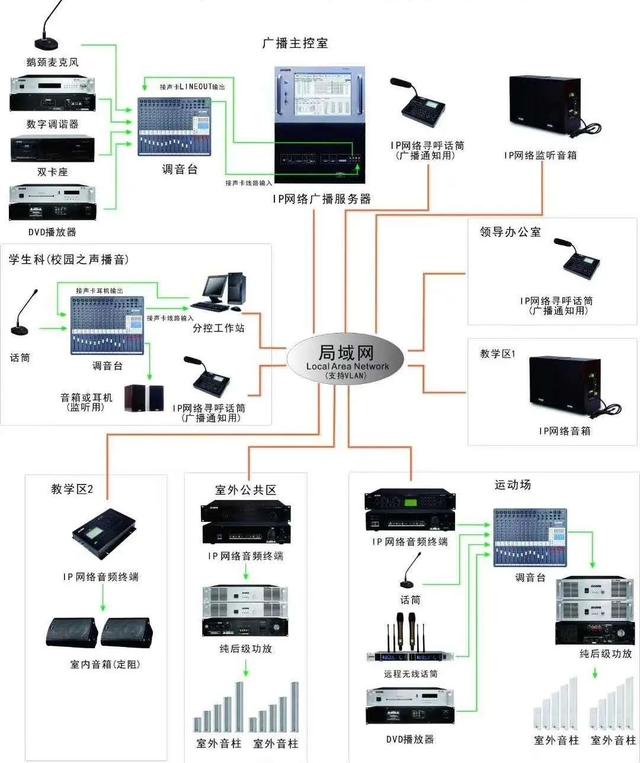

1、校园IP网络广播系统图

弱电系统拓扑图及设备图,彻底了解弱电系统组成-第2张图片-深圳监控安装

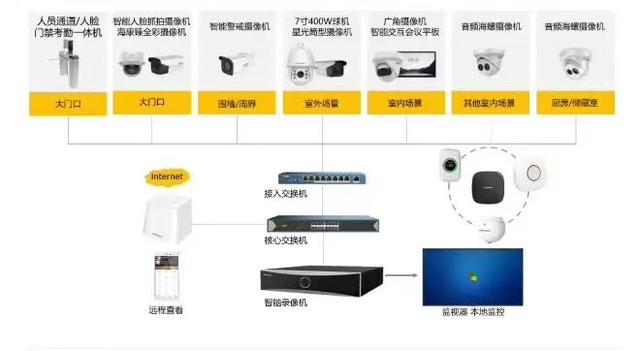

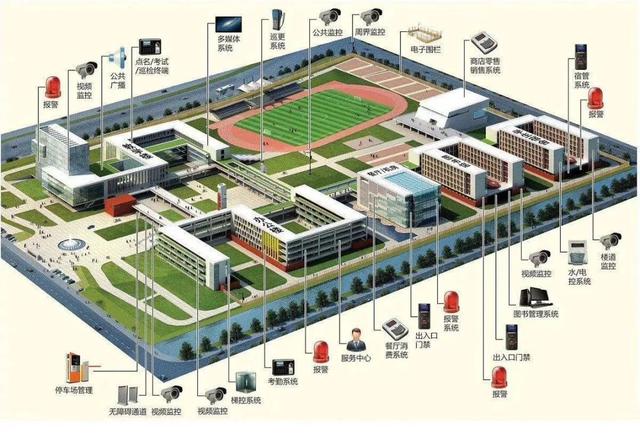

2、安防系统拓扑图,包含了门禁及监控系统

弱电系统拓扑图及设备图,彻底了解弱电系统组成-第3张图片-深圳监控安装

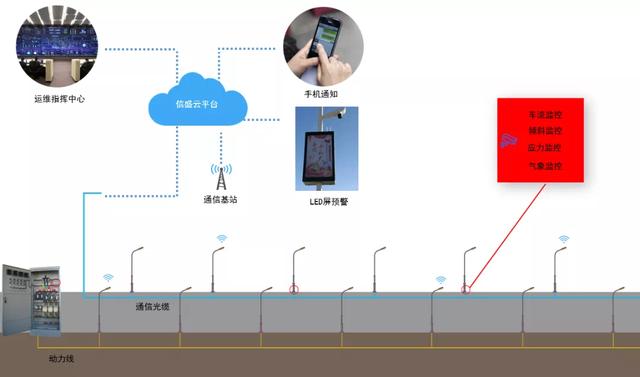

3、智慧灯杆拓扑图,以后这样的项目会越来越多

弱电系统拓扑图及设备图,彻底了解弱电系统组成-第4张图片-深圳监控安装

4、智慧校园建设详细分析图

弱电系统拓扑图及设备图,彻底了解弱电系统组成-第5张图片-深圳监控安装

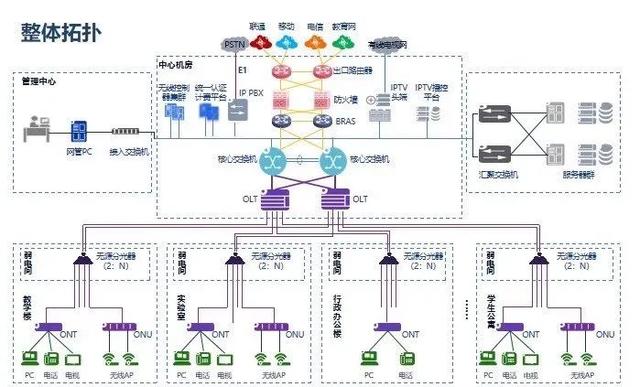

5、全光网络拓扑图,全光网络虽然很火,但是用的还是比较少。

弱电系统拓扑图及设备图,彻底了解弱电系统组成-第6张图片-深圳监控安装

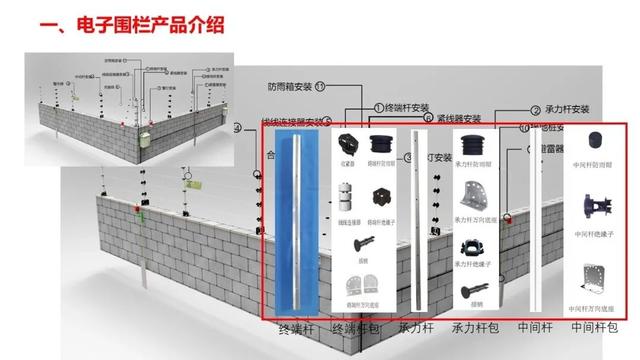

6、电子围栏系统整体架构

弱电系统拓扑图及设备图,彻底了解弱电系统组成-第7张图片-深圳监控安装

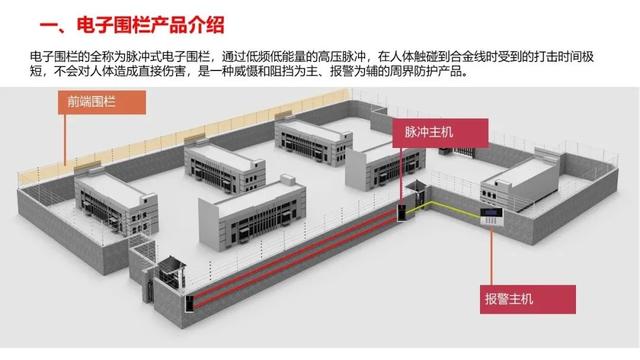

7、电子围栏系统平面示意图

弱电系统拓扑图及设备图,彻底了解弱电系统组成-第8张图片-深圳监控安装

8、全光网络连接示意图

弱电系统拓扑图及设备图,彻底了解弱电系统组成-第9张图片-深圳监控安装

9、校园项目公共广播系统图

弱电系统拓扑图及设备图,彻底了解弱电系统组成-第10张图片-深圳监控安装

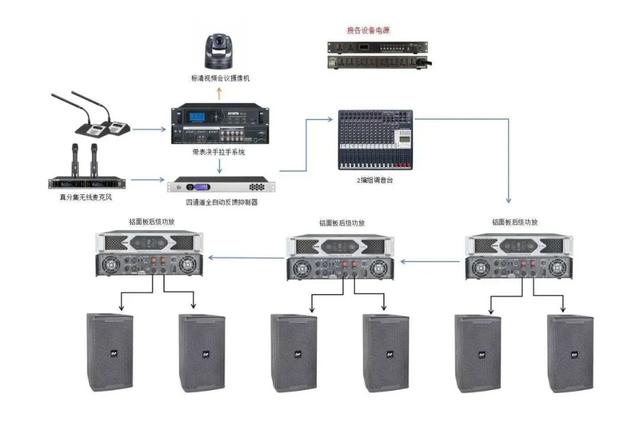

10、一般的公共广播系统拓扑图,通用性的

弱电系统拓扑图及设备图,彻底了解弱电系统组成-第11张图片-深圳监控安装

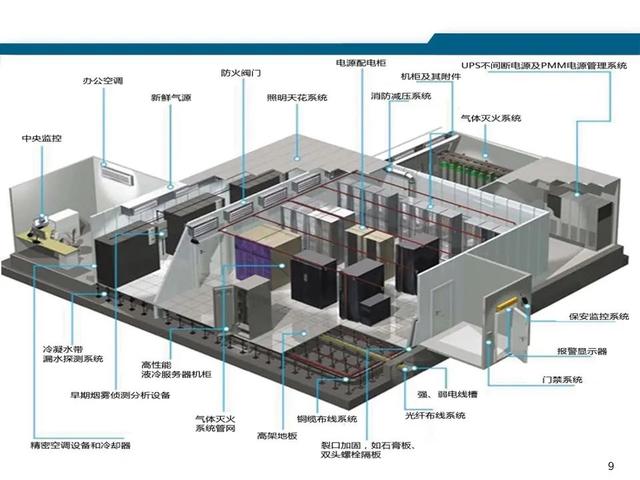

11、机房工程拓扑图,这个图学习机房工程非常好。

弱电系统拓扑图及设备图,彻底了解弱电系统组成-第12张图片-深圳监控安装

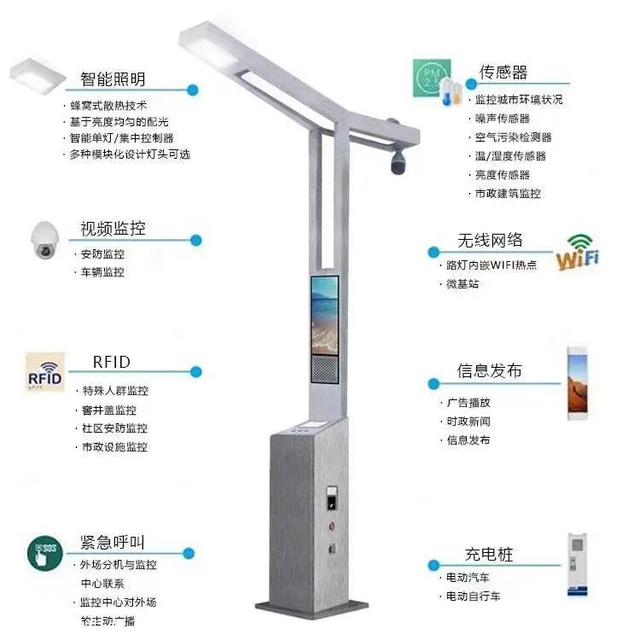

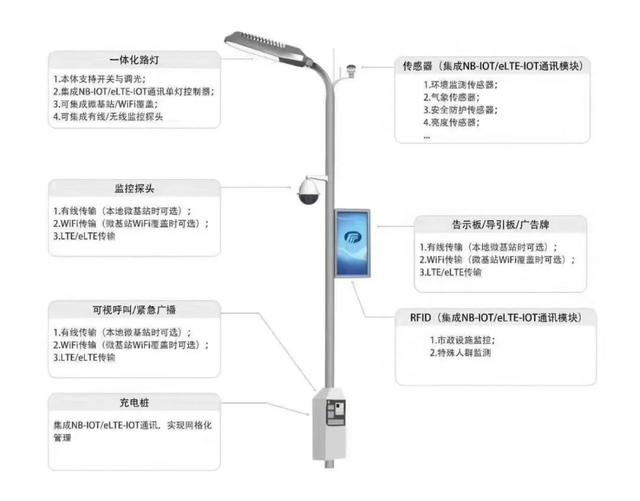

12、智慧灯杆功能图

弱电系统拓扑图及设备图,彻底了解弱电系统组成-第13张图片-深圳监控安装

13、智慧灯杆分解图

弱电系统拓扑图及设备图,彻底了解弱电系统组成-第14张图片-深圳监控安装

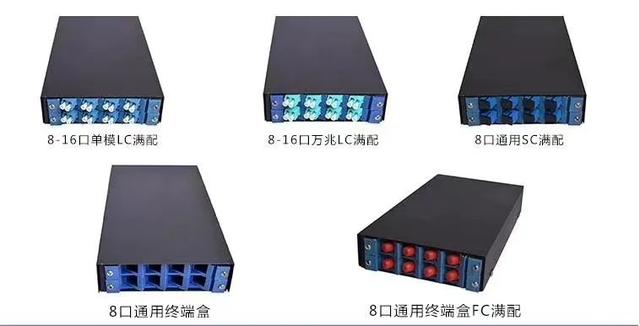

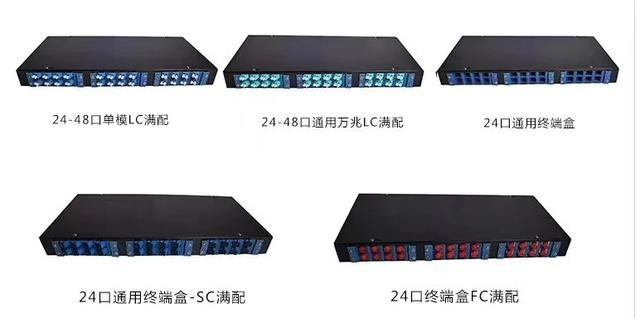

14、各种类型的光端盒

弱电系统拓扑图及设备图,彻底了解弱电系统组成-第15张图片-深圳监控安装

弱电系统拓扑图及设备图,彻底了解弱电系统组成-第16张图片-深圳监控安装

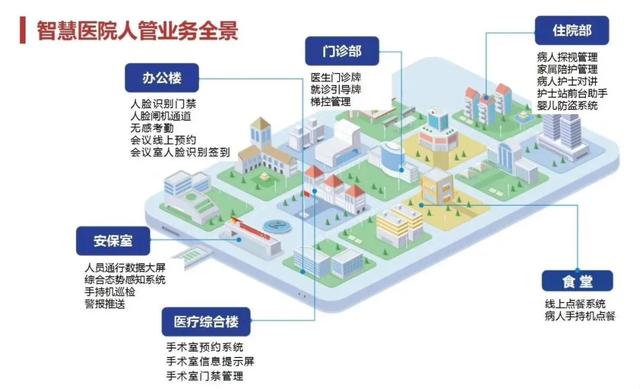

15、智慧医院的室外弱电配置图

弱电系统拓扑图及设备图,彻底了解弱电系统组成-第17张图片-深圳监控安装

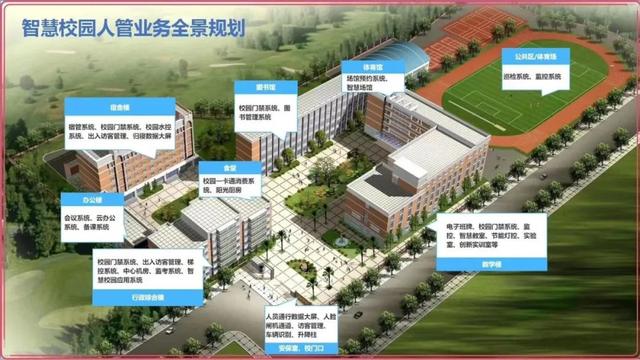

16、智慧校园人管业主全景规划

弱电系统拓扑图及设备图,彻底了解弱电系统组成-第18张图片-深圳监控安装

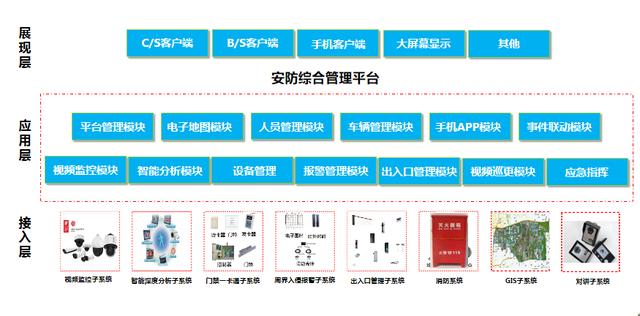

17、安防综合管理平台整体架构

弱电系统拓扑图及设备图,彻底了解弱电系统组成-第19张图片-深圳监控安装

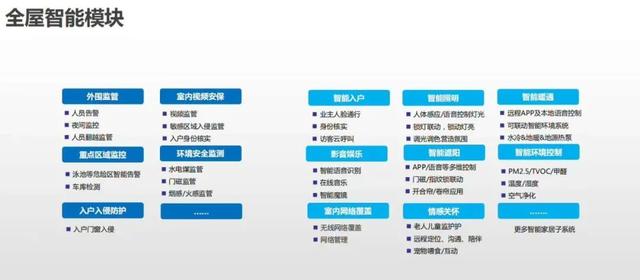

18、智能家居模块组成

弱电系统拓扑图及设备图,彻底了解弱电系统组成-第20张图片-深圳监控安装

19、一卡通拓扑图

弱电系统拓扑图及设备图,彻底了解弱电系统组成-第21张图片-深圳监控安装

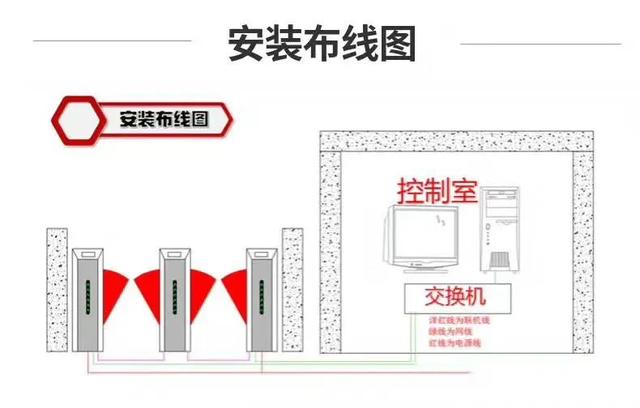

20、人员通道管理布线图

弱电系统拓扑图及设备图,彻底了解弱电系统组成-第22张图片-深圳监控安装

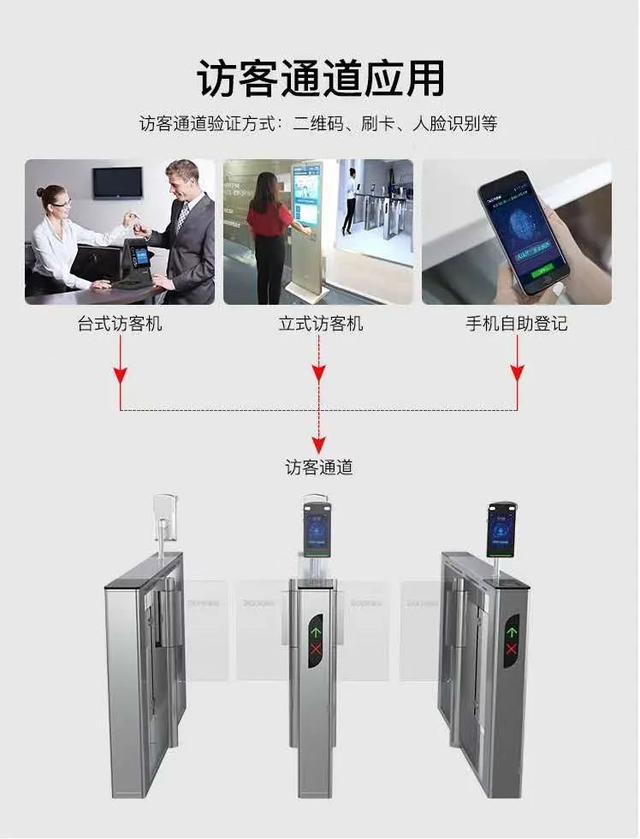

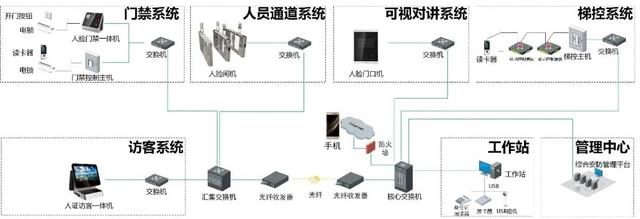

21、访客通道的应用分析

弱电系统拓扑图及设备图,彻底了解弱电系统组成-第23张图片-深圳监控安装

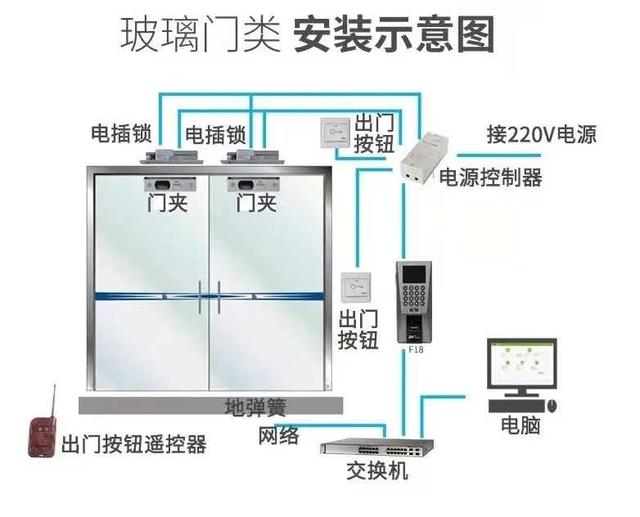

22、玻璃门类的安装示意图

弱电系统拓扑图及设备图,彻底了解弱电系统组成-第24张图片-深圳监控安装

23、家庭背景音乐的连接示意图

弱电系统拓扑图及设备图,彻底了解弱电系统组成-第25张图片-深圳监控安装

24、模块化机房组成

弱电系统拓扑图及设备图,彻底了解弱电系统组成-第26张图片-深圳监控安装

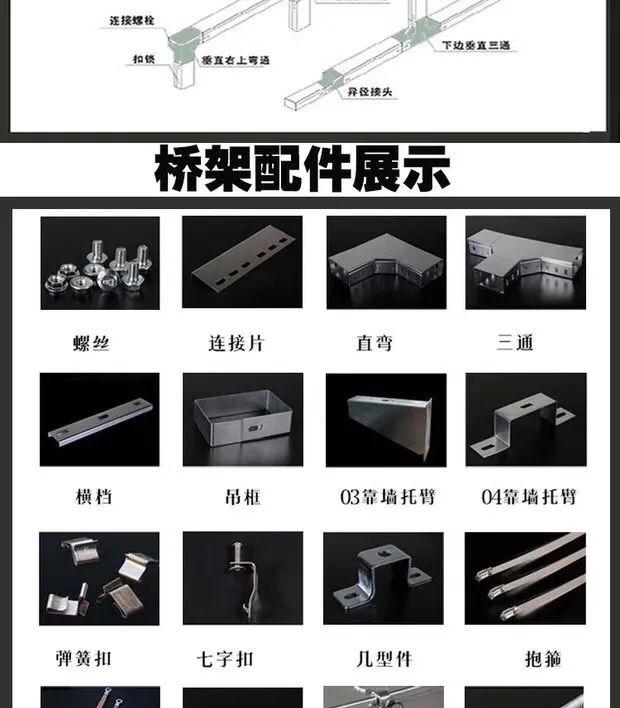

26、弱电桥架配件图

弱电系统拓扑图及设备图,彻底了解弱电系统组成-第27张图片-深圳监控安装

弱电系统拓扑图及设备图,彻底了解弱电系统组成-第28张图片-深圳监控安装
