监控摄像头画面花屏是怎么回事？

回答本行业问题，监控摄像头画面花屏是怎么回事？监控画面出现花屏，通常是由于线路中存在数据丢包导致录像机接收视频数据不全，如何排查简单介绍一下。

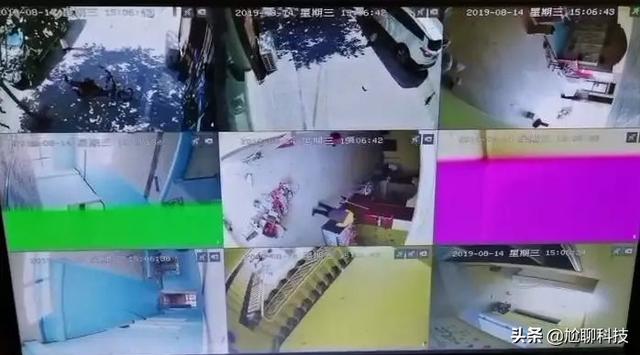

监控画面出现花屏现象，可以通过ping命令测试录像机与摄像头之间的丢包延时情况监控画面如果有花屏、马赛克、拖影、卡顿等现象，首先可以通过录像主机NVR主菜单内的网络检测功能，输入摄像头的IP地址测试下网络是否有丢包或延时，通过丢包率及延时情况来判断录像NVR跟每个摄像头之间的网络质量。

一般情况下，如果延时为1~2ms算是正常现象。如果测试ping值超过这数值，可能就是网络线路中存在故障。

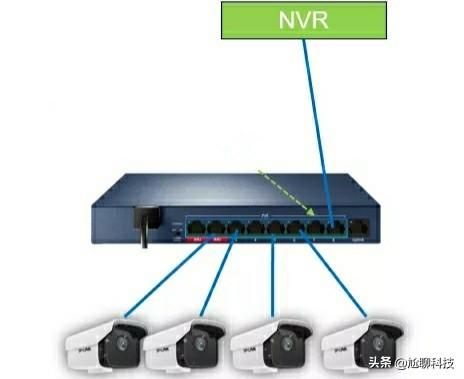

如果所有的监控画面都出现花屏情况，也就是每个摄像头都出现了延迟，那么可能是主干网络出现了问题，例如录像机到主交换机之间存在故障。需要检查录像机NVR网口的协商速率、NVR与核心交换机的网线连接、水晶头质量等。

如果部分监控画面出现花屏情况且丢包率较高。问题可能出在接入交换机与汇聚交换机之间，交换机上联口的传输带宽不足导致画面异常。例如接入的摄像头较多，汇聚交换机使用了百兆端口上联。

如果单个监控画面出现花屏，

这种可能就是摄像头的网线较长、网线质量较差、水晶头接触不良或摄像头本身质量传输不稳定等。单个画面花屏是比较好排查的。

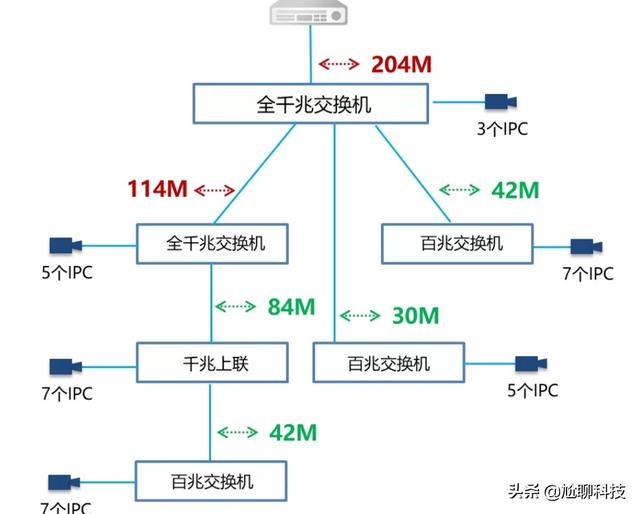

监控画面出现花屏，很多时候基本都是由于核心交换机选择不合理很多时候，网络中摄像机接入的数量较多，核心交换机不是千兆端口，使得传输带宽不足，监控画面容易出现花屏。尤其是超过20个摄像头时，其传输的数据量往往较大，百兆交换机已经无法满足传输需求。这时需要使用全千兆或千兆上联的交换机，录像机NVR需要连接交换机的千兆端口。

交换机如果级联层数过多时，数据存在丢包，也容易导致画面出现花屏，应尽量避免交换机过多级联，建议最好不超过3级。

网线的质量问题是很容易被忽视的，尤其是主干网的网线质量俗话说好马还得配好鞍，如果主干网的网线质量较差，对于连接录像机NVR与交换机之间的核心线路来说，肯定会影响NVR与所有摄像头之间的通信。

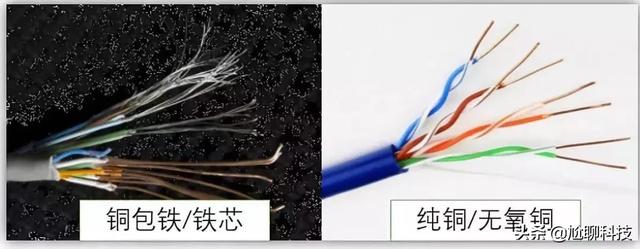

连接的是录像机、服务器、路由器等设备，必须要保证其传输稳定性，一定要使用超五类、超六类0.5mm线径无氧铜网线，或者更好的网线，需要使用8芯网线进行连接。如果花屏问题时一直没有解决，可以重新更换网线或重新制作水晶头来解决。

个人浅见，欢迎指正交流，如果觉得有道理，请随手点赞关注吧!
