装修别只改水电，网络弱电也很重要！家庭网络规划设计实战攻略

装修的时候，水电改是最重要的基础项目，很多朋友在请装修公司规划设计图时，水路和强电的改造一般作为重点，而往往忽视几乎同样重要的弱电改造，一旦水电改完成，想要补救前期功课不足的弱电，很多时候都会后悔。

为了不让大家后悔，本文本着基础可用的原则，提示大家装修前必修的弱电改造规划设计要点，明确目的，少走弯路。网络大神请绕行。

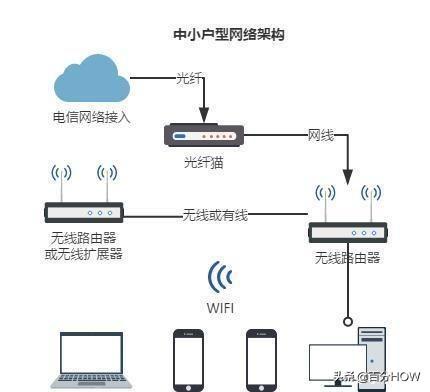

家庭组网的架构1、中小户型网络架构 （满足基本上网等网络需求）

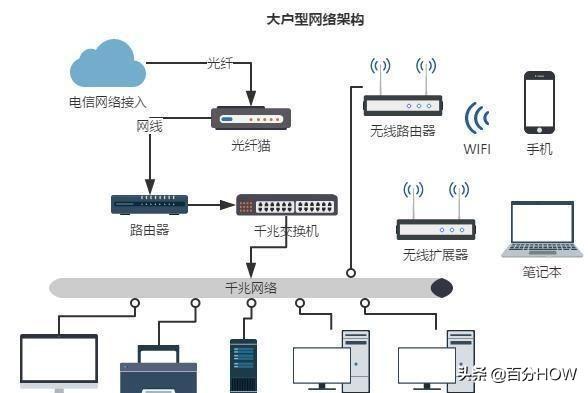

2、大户型网络架构 （满足高清影视等网络需求）

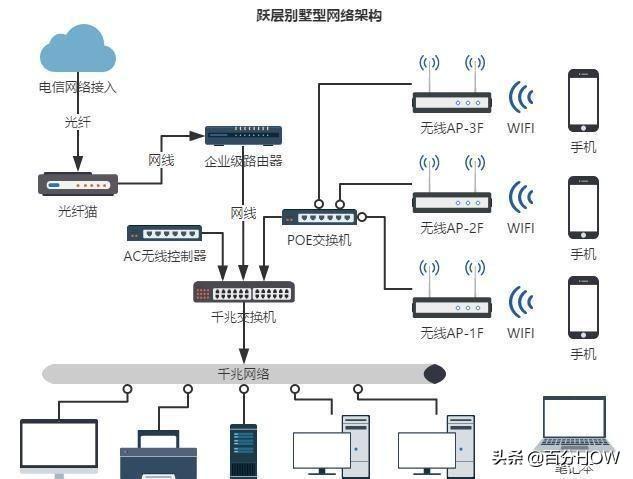

3、LOFT+别墅型网络架构 （满足家用所有的网络需求）

家庭组网的具体实施1、弱电箱

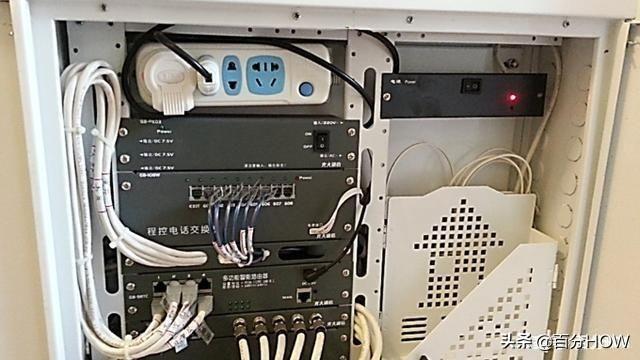

现在房产商在交房时，一般都会预留一个弱电箱，从楼道引入的光纤及网线都预留在弱电箱里，所以整个家里的网络布线都要围绕这个弱电箱展开。

可以用下面这种，带一个自动温控风扇，另外要注意尺寸和电源插口：

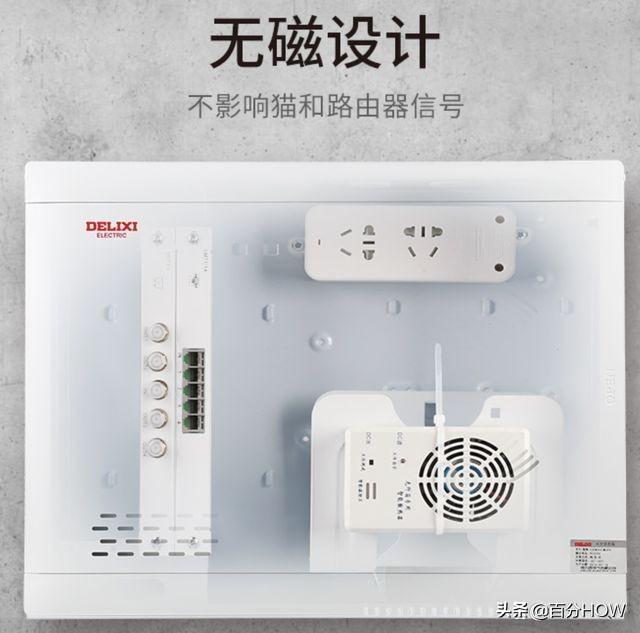

德力西电气（DELIXI ELECTRIC）家用暗装弱电箱：

德力西电气（DELIXI ELECTRIC）家用暗装弱电箱查看

建议预埋用标准弱电箱，尺寸400*300*120mm，布局合理美观，常用设备都可以放进去。弱电箱的位置在施工前需要提前想好的，有没有影响到装修效果，以后检修方不方便，入户的光纤是否足够长，能不能改变位置都影响了后期的施工。所以要先把弱电箱的位置定好。

2、屋内网络点位布局

为了确保网络的稳定，我们在装修前期必须要预埋好各个房间的有线网络点位，确保每个主要的房间有网线的接入，以方便日后的无线mesh路由器接入或是有线网络设备比如NAS的接入。

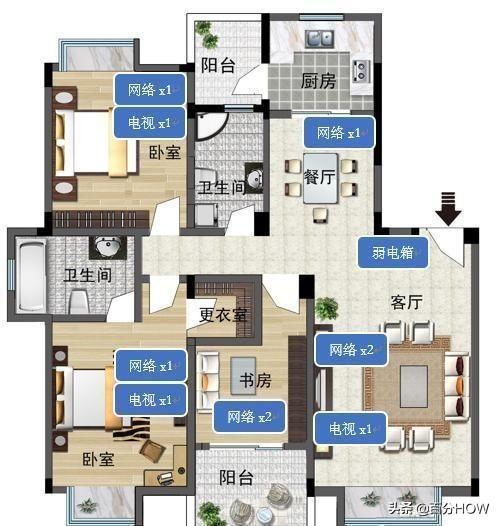

以下面这张户型为标准：

网络点位：

客厅：2个，餐厅：1个，书房：2个，主卧1个，次卧1个。

电视点位：

客厅：1个，餐厅：0个，书房：0个，主卧1个，次卧1个。

此户型我一共配置了7个有线网络端口，有条件的可以翻倍：

客厅的2个网口，1个给无线扩展路由，1个给网络机顶盒。

餐厅的1个网口，给无线网络扩展预留。

书房的2个网口，1个给台式电脑，1个给网络打印机或是网络存储器（NAS）。

主卧的1个网口，给无线扩展路由或是给网络电视机。。

次卧的1个网口，给无线网络扩展预留或是给网络电视机。

可以根据自己的实际需求增减网络点位，把数量统计出来，最后再选择网络设备。

3、组网方案

（1）基础方案

本方案由1台光猫作为DHCP地址分配，单一无线路由器作为主路由器，适合房间不太大，刷刷网页看看视频，对网络性能要求不高的的基本用户。

市面上一般常见的家用无线路由器都只有4个LAN口，如下图：

采用这种方案如果把弱电箱里的主路由器升级为千兆LAN口网络的无线路由器，路由器又相当于千兆的交换机，整个的造价不会很高，性能也能提升不少，比如下面的单Wi-Fi 6无线路由器，性能强大价格合适，性价比较高：

TP-LINK AX3000满血WiFi6千兆双频无线路由器 游戏路由3000M：

TP-LINK AX3000满血WiFi6千兆双频无线路由器 游戏路由3000M查看

华为路由AX3 Pro 千兆路由器 无线路由器 wifi6/智能分频：

华为路由AX3 Pro 千兆路由器 无线路由器 wifi6/智能分频查看

（2）中级方案

本方案采用客厅的路由器为主路由器，所以必须预留2跟网线到客厅电视柜墙面，一根由光猫接入，另一个由千兆交换机接出，客厅的主路由又可以把WIFI信号覆盖，而弱电箱的千兆交换机负责整个家庭内网的数据交换，效率及稳定性都大大提高。

如果您的光猫带路由功能，那么可以光猫直接连到交换机，由光猫充当主路由，其余客厅及主卧的无线路由器用作无线覆盖的AP使用。如果条件允许，选择AC+AP方案或者mesh方案都是不错的选择。

华为路由H6（1母3子套装）分布式路由 专为大户型设计 全屋Wi-Fi6+：

华为路由H6（1母3子套装）分布式路由 专为大户型设计 全屋Wi-Fi6+查看

领势（LINKSYS）MX5502 AX5400M 5G双频WIFI6无线千兆路由器，两只组合装：

领势（LINKSYS）MX5502 AX5400M 5G双频WIFI6无线千兆路由器查看

（3）高级方案（成本高昂，性能优秀）

本方案主路由采用企业级的路由器，性能强悍，功能强大，稳定性非常高，多WAN口的设计可以提供多个外网连接，某些型号还可以实现多播功能，上网速度翻倍。主交换机采用非网管型的千兆交换机，能满足大型数据传输的稳定高速传输要求，无论是NAS存储数据还是播放高清电影完全无压力。

无线网络覆盖全部采用千兆网络的专业无线AP, 采用6类网线直接接到千兆POE交换机，不需要另外连接电源，无论是无线WIFI信号的覆盖范围，还是数据传输的稳定性，都比无线路由器改成AP模式使用要好的多，并且能实现WIFI信号的无线漫游功能，不必在多个AP之间来回切换信号，造成信号的不稳定连接。某些品牌的AP更是可以实现软件AC管理，免去了AC控制器的费用。

设备选择：同上

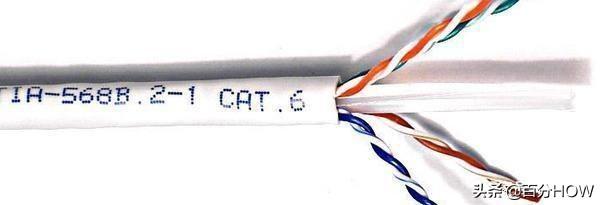

线材选择线材的选择非常多，品牌，质量都大不相同，市面上常见的网线主要有超五类网线（CAT 5e）和六类网线（CAT6），还有屏蔽（STP）与非屏蔽（UTP）之分，一般家用都是采用非屏蔽的。

超5类网线：该类电缆增加了绕线密度，传输带宽为100MHz，用于语音传输和最高传输速率为100Mbps的数据传输，主要用于100BASE-T和10BASE-T网络；支持千兆以太网络。

6类网线：该类电缆的传输带宽为250MHz，六类布线系统在200MHz时综合衰减串扰比（PS-ACR）应该有较大的余量，它提供2倍于超五类的带宽。六类布线的传输性能远远高于超五类标准，最适用于传输速率为1Gbps的应用。

建议选购线材的时候还是以6类线为主，特别注意的是不要贪便宜买的线不是纯铜的，有些网线是铜包铝的，此类网线在铝线外面电镀了一层铜，传输效果差不说，线芯特别容易折断，不如纯铜的线韧性特别好。

弱电施工很多朋友其实对装修的布线施工不是很懂，只说一些很重要也是很容易发现的问题，只要大家稍微关注一下就可以把这个问题处理好。

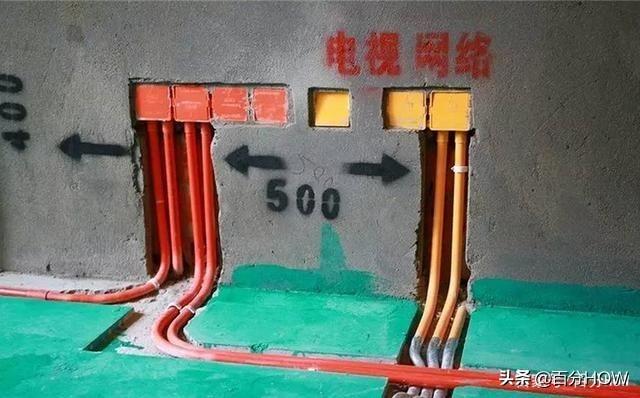

预埋管线一定要穿管施工，不管是PVC塑料管，还是KGB金属管，总之所有的线一定要穿管。这个是施工规范强制要求的，还有个好处是如果后期线穿错了还是有可能换线的。

强弱电线一定要分开穿管，否则强电220V电线会干扰弱电信号，最好是之间相隔20cm。

正规的装修公司强弱电的线都是穿不同颜色的PVC管，方便区分是弱电线还是强电线。一般情况是弱电用蓝色的PVC管，强电用橙色或是红色的PVC管。一根管子最好不要穿超过2根的网线。

如果整个网络都是千兆的网络，交换机或路由器必须是支持千兆网络的设备，而且网线建议使用六类网线，水晶头也是需要六类，不要在这些小的配件忽略，它们很有可能会成为你整个系统的短板。

水晶头的材质晶莹剔透一般是比较优质的，金属片也非常有光泽，注意六类的水晶头跟五类水晶头是有区别的。
